【教學】用Illustrator手把手教你畫CMY色環/RGB色環/色料三原色/色光三原色

當大家在學色彩學時，肯定會遇到需要繪製「CMY色環/色料三原色/色光三原色」的時候，如果你是需要用純手繪的話...那不在這篇文章的範疇~
這篇講的是如何使用Illustrator來畫，如果你是Illustrator初心者，剛好可以多多認識一些小小的操作技巧。



使用版本：任何一版的 Illustrator
尺寸設定：不一定要和裴小編一樣，我只是抓個尺寸示範
色彩：CMYK 或 RGB (這是廢話....)

1.CMY色環

十二色環的原理是由瑞士設計師 約翰·伊登 提出，

不過原始的伊登十二色環色彩和CMY色環的顏色其實有點落差，

在這邊畫的是CMY色環喔。

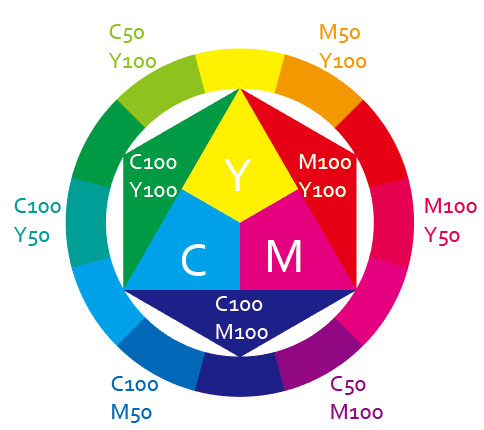

中央的等邊三角形用 CMY(青、洋紅、黃) 三色做為基準色，

接著兩兩混和，產生在等邊三角形周圍的三個等腰三角形-綠色、藍色和紅色。

最後將前面的六種顏色兩兩相臨的混和，就會得出兩色的中間色，才得出這十二色環。

1.先訂出色環内圓的大小-正圓形

1-1. 在Illustrator中開啟一個列印格式的新文件，舉例文件尺寸選擇 Letter。
1-2. 使用橢圓形工具 繪製一個直徑 120mm 的正圓形，設定填色無、筆畫隨便一個顏色。

1-3 .保持選取這個正圓形，執行快速鍵 Ctrl+C(複製)，再執行 Ctrl+B(貼至下層)，並將圖層面板拉到旁邊以確保你操作的正圓形對象是正確的。



※因為是執行Ctrl+B(貼至下層)，所以在圖層面板上看到的「選取中物件」是如下圖有紅色框選的橢圓形。

1-4.  對著下層的橢圓形直接按住 Shift+Alt，做等比例從中心放大，尺寸你看起來滿意就好。

1-5.  在圖形面板，將下層的橢圓形鎖定並隱藏，先不管它。到這邊就已經完成初步的色環尺寸。

2.製作中央的等腰三角形與等邊三角形

2-1.  使用多邊形工具建立半徑為 60mm 的六邊形，一樣設定無填色、只要筆畫色。
     保持選取六邊形物件，在變形面板設定旋轉角度 90度。

※設定半徑60mm的原因，是因為前面的正圓形直徑是120mm，因為六邊形要置於正圓形中央，所以兩者尺寸要一樣。半徑60的六邊形等於直徑120囉。

2-2.  將轉好 90度的六邊形，移至剛剛的正圓形中央放置，並將六邊形鎖定圖層。

2-3.  使用星行工具，繪製一個和六邊形一樣大的三角形，一樣只設定筆畫顏色。
    將三角形移到橢圓形的正中央，中心點位置要完全對齊。

2-4.  將三角形原地拷貝一個貼上後，將第二個三角形和原本的六邊形一起鎖定並隱藏。

2-5.  使用鋼筆工具(設定填色為無、筆畫隨便一個顏色)，對準三角形的中心點，建立鋼筆的起始錨點，接著對準等腰三角形邊緣線段的錨點，會出現「錨」字樣，建立第二個錨點。

※如果前面繪製等腰三角形時，如果你是用多邊形工具建立三角形，那麼在建立第二個錨點時，你只會看到「交集」的文字出現，而不會看到「錨」。只有用星形工具建立三角形，才會在三角形的三個等邊線段中央看到錨。

2-6.  使用直接選取工具，點選剛剛繪製出的線段的第二個錨點，只要選到第二個錨點

※被選取的錨點會呈現藍色實心，未被選取的錨點會是籃框空心。

2-7.  保持第二個錨點的選取狀況，使用旋轉工具，設定旋轉軸心在第一個錨點位置上(也就是三角形的中心點位置)，旋轉角度設定 120度，按拷貝，

再執行 Ctrl+D (再次變形)，就會完成如下面的三條線。

2-8.  再次使用直接選取工具，點選該線段的第二個錨點，將其往三角形的外面拉長，這時會出現粉紅色的「位置與直線延伸」提示文字，要保持是直線延伸的題是文字下稍微延長線段長度。
※如果沒有出現提示文字，請自行開啟檢視>智慧型參考線(Ctrl+U)。

另外兩條線也同樣選擇重疊在三角形邊上的錨點往外延伸。

完成後如下圖，三條線段的長度只要超過三角形的邊即可。

2-9.  選取三條線段與第一個三角形，如下圖。執行路徑管理員面板>分割。

2-10.   執行過分割後，該三角形就會被這三條線段給切割了，會變成三塊菱形組成的群組。而原本的三條線段則會功成身退~消失啦。

2-11. 使用直接選取工具，分別點選這三個多邊形物件，並在色票面板選擇CMY三個色票填色：C 青  ，M 洋紅， Y 黃，到此步驟你就已經畫好中央的VMY色了~
記得將筆畫顏色設定為無。

3. 等腰三角形的藍綠紅

3-1.  在圖層面板，將已設定好顏色的群組物件隱藏並鎖定；再將稍早前準備好的三角形與六邊形解除鎖定並開啟圖層眼睛，並且選取三角形與六邊形，如下圖：

3-2.  保持三角形與六邊形的選取狀態，執行路徑管理員>減去上層，兩者重疊的位置就會被排除，只會剩下未重疊的地方。

※因為是減掉跌在上面的形狀，所以三角形必須在六邊形的上面！

3-3. 執行過減去上層後，它們一樣變成群組物件，使用直接選取工具分別點選，並在顏色面板設定填色的顏色，相關顏色設定如下圖，這樣就完成三個等腰三角形色塊了。

4.製作十二色環

4-1.  到這邊，就剩下外圍那一圈的色環了！

      將兩個已經上色完成的群組鎖定並隱藏，將原先已經準備好的兩個橢圓形開啟。

4-2. 使用鋼筆工具(設定無填色、某一個顏色的筆劃)，從橢圓形的中心點往外建立一垂直的線段，如下圖，線段長度要超過橢圓形外圍。

4-3. 使用直接選取工具選取外面的錨點，設定旋轉軸心在橢圓形的中心點，旋轉角度15 度，按下「確定」鈕。

這時會看見直線末端的錨點已旋轉 15 度。

※旋轉15度的原因，是因為色環外圍的十二個色塊要對應到中央的三角形位置，所以線段不要直接用垂直的方式使用。

4-4. 保持錨點的選取狀態，再次設定旋轉軸心在橢圓形中心點，旋轉角度改為30度，按「拷貝」。

※30度是怎麼抓出來的呢？ 因為一個正圓形的角度是360度，要將360度的圓分成 12個等尺寸的區塊，就是 360 除 12 就等於 30。

會出現如下圖的第二條線段。

4-5. 接著執行 Crtl+D 多次，直到線段完成一圈。

4-6. 將兩個橢圓形以及這些線段選取，執行路徑管理員>分割。

完成後如下圖

4-7. 接著將中央像蛋糕切片一樣的物件刪除後，就會得到如下圖般只有一圈色環的效果。

※它會是群組物件，刪除中央蛋糕切片物件時，可以用直接選取工具做選取並刪除，或是解散群組後用選取工具去選取並刪除。

4-8. 將對應的色塊使用滴管工具汲取上色。

4.9. 依序將顏色設定完成，並將筆畫顏色設定為無，這樣就完成 CMY 的色環囉！

同樣的方法可以用來製作

 RGB 色環

2. 色料三原色/色光三原色

1. 先建立一個正圓形，無填色，任意一種筆畫顏色，接著拷貝並重疊如下圖。

左右兩個重疊的距離為半徑的距離，正上方的也是半徑的距離。

2. 全選後執行路徑管理員>分割，逐一上色即可。

色光三原色

加色法，當 RGB混和後明度會提高，混和到 100%  時，就會形成白色。

色料三原色

減色法，當 CMY 混和後顏色會變深， 全部混和到 100 % 時會呈現灰黑色，所以純黑色的K是另外添加上去的，統稱CMYK。

如果需要講色彩學，將會另闢一篇文章.........
